Reparatur des Stereo-Peakmeters RTW 1206D

Beim Stöbern in der Amateurbucht fiel mir eine Anzeige über ein RTW1206D auf. Die Fehlerbeschreibung war „Keine Reaktion beim Einschalten“, es war auch schon geöffnet worden, die Gehäuseschrauben wurden als fehlend genannt. Da der Preis stimmte habe ich es mal gekauft, primär als Ersatzteillager, da ich schon einen funktionsfähiges RTW1206D habe, aber man kann ja mal hoffen. Es war erfreulicherweise nicht verbastelt, und nach Einschalten ging ging die Anzeige fast auf Vollausschlag. Ein kurzer Test zeigt daß das Netzteil in Ordnung war, sowohl die Hochspannung als auch die +-12V bzw. die 5V für die Digitalsektion waren vorhanden. Ein Defekt wäre leider ein k.o. Kriterium gewesen wegen der 2x100V Sekundärspannung des Trafos für die Hochspannungsversorgung der Anzeige.

Fehlersuche:

RTW hat alle Unterlagen als hochwertigen Scan zur Verfügung gestellt, man muß sich lediglich registrieren. Das Handbuch enthält nicht nur die komplette Schaltung sondern zusätzlich auch eine Schaltungsbeschreibung mit Erläuterung der wichtigsten Funktionen, sehr lobenswert. Da der Fehler beide Kanäle betraf und sich die Anzeige zumindest geringfügig über ein eingespeistes Signal ändern ließ, vermutete ich den Fehler im Digitalteil. Das Taktsignal (Meßpunkt B) sah gut aus, der Digitalzähler (IC5, CD4040) funktionierte auch.

Allerdings sah das Rampensignal (Ramp, Meßpunkt D) schlecht aus, hier war wohl etwas ins Schwingen geraten.

Nachdem auch die NF-Signale ähnlich aussahen fiel der Verdacht schnell auf die Stromversorgung, hier konkret die negative Spannungsversorgung, die mit einem hochfrequenten Störsignal überlagert war. Negative Spannungsregler vom Typ 78/79xx sind eh meine speziellen Lieblinge, ich habe da schon mal Stunden bei der Fehlersuche verbracht, da einzelne fabrikneue Regler trotz aller Änderungen im Layout nicht ruhig zu bekommen waren. Das bedeutet übrigens nicht das die Gleichspannung am Ausgang nicht stimmt. Nach Wechsel des 79L12 funktioniert das Gerät wieder. Falls ein kompletter Neuabgleich nötig ist ist dieser im Handbuch ebenfalls beschrieben.

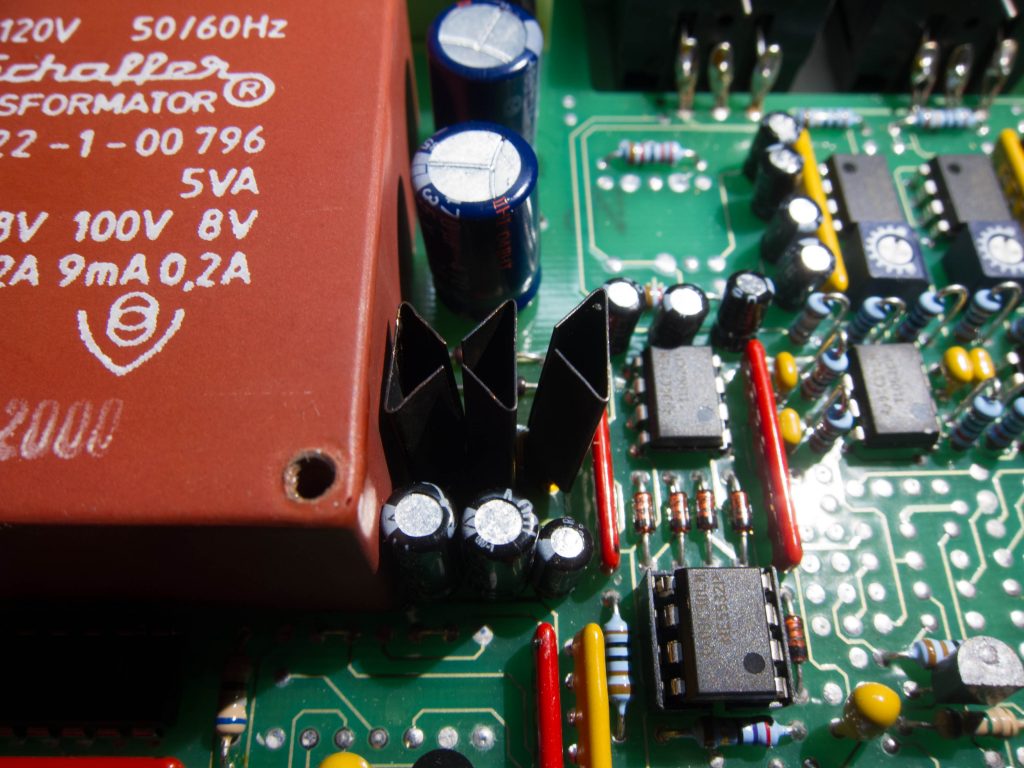

Die 3 Spannungsregler sitzen nah beieinander in Nähe des Trafos, die Gleichspannung zur ihrer Speisung beträgt ca. +-20V. Der 5V Zweig wird aus dem 12V Spannungsregler gespeist, so teilt sich zwar die Verlustleistung auf 2 ICs auf, trotzdem kommt da doch einiges zusammen. Außerdem ist die Luftzirkulation an der Stelle schlecht durch die Berührschutzabdeckung über dem Netzteil. Man sieht auch an der Platine gut die Schäden durch die dauerhafte Hitzeentwicklung.

Wenn das Meßgerät in den Standbymodus geht wird auch nur die Hochspannung für die Anzeige abgeschaltet, das restliche Netzteil läuft durch. Durch Auschneiden der Plastikabdeckung nur über den Spannungsreglern läßt sich die Situation bessern. Ich habe aber auch mal beim Chinamann zwei DC/DC Wandler auf 5V bestellt. Dann könnte man den Digitalteil darüber speisen und den Eingang direkt an die Sekundärspannung hängen. Der Wirkungsgrad beträgt so 95%, das würde die Verlustleistung wesentlich verringern. Die beiden Platinchen sind aber gerade erst losgeschwommen und höchstens bis zur Malakkastraße gekommen. Die bekannten einstellbaren Module sind zu groß um sie zu verbauen.

Und die „Take Home Message“: Man sollte sich früh in seiner Bastelkarriere eines der älteren analogen Oszilloskope zulegen, direkt nach dem Kauf eines Standardmultimeters. Natürlich ist ein True RMS Meßgerät schön. Aber ich kann ja auch einfach die Spitzenspannung ausmessen und an Hand der Signalform umrechnen. Und man(n) sieht was los ist.

One thought on “Reparatur des Stereo-Peakmeters RTW 1206D

  1. Guter Artikel. Ich habe selber 2 von diesen Geräten, wobei eines nach dem Einschalten sofort Vollasusschlag zeigt. Woran könnte das liegen? Oszilloskop, Multimeter etc. sind vorhanden.
    Schön wäre es gewesen, wenn man zusätzlich zu den dargestellten Oszillogrammen die entsprechenden Ausschnitte aus der Schaltung gezeigt hätte.
